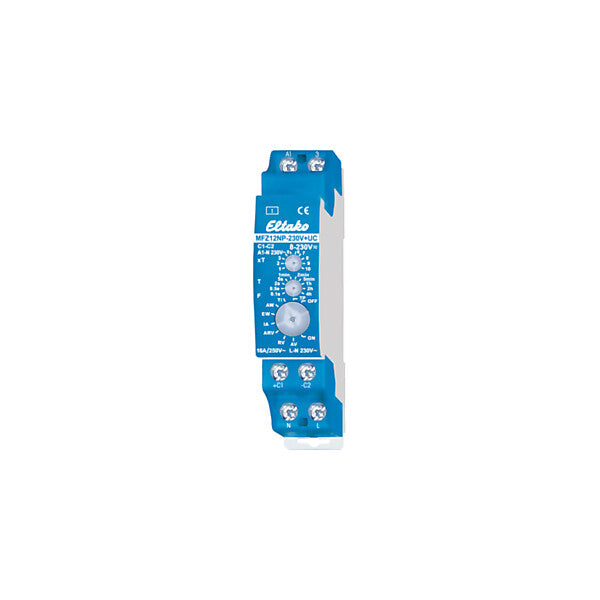

Eltako Zeitrelais,multifunktion 1S,16A/250V AC MFZ12NP-230V+UC

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Betätigungsart	analog mit Multifunktion
Breite in Teilungseinheiten	1
Zeitbereich	0,1..14400 s
Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung DC	12 V
Anzahl der Ausgänge, unverzögert, Schließer	1
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Kupfer
Werkstoff der Kontaktbeschichtung	sonstige
Betriebsspannung AC 50 Hz	230 V
Betriebsspannung DC	8 V
Spannungsart der Betriebsspannung	AC
Nennstrom	10 A
Max. Einschaltstrom	10 A
Schaltleistung Glühlampen	2300 W
Schaltleistung Leuchtstofflampen DUO	1000 VA
Schaltleistung Leuchtstofflampen parallel	500 VA
Schaltleistung Leuchtstofflampen induktiv	1000 VA
Breite	18 mm
Höhe	66 mm
Tiefe	58 mm

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2300W*. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.
