Eltako Stromrelais AR12DX-230V

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung AC 50 Hz	230 V
Spannungsmessbereich	230 V
Stromart	AC
Strommessbereich	0,1..32 A
1-Phasen-Unterstrom möglich	nein
3-Phasen-Unterstrom möglich	nein
1-Phasen-Überstrom möglich	nein
3-Phasen-Überstrom möglich	nein
1-Phasen-Fenster möglich	nein
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterstrom	nein
Enthält Funktion Gleichspannung-Überstrom	nein
Funktion Gleichstrom-Fenster	nein
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	120 s
Externer Stromwandler	nein
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	230 V
Betriebsspannung DC	230 V
Bemessungsschaltstrom	16 A
Breite	18 mm
Höhe	58 mm
Tiefe	58 mm

1 Wechsler potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätz­licher Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0,1A bis maximal 32A mit dem eingestellten Wert verglichen. Bei Überschreitung schaltet ein Relais innerhalb von 0,5 Sekunden einen an 2 angeschlossenen Verbrauchern V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt. Als Basiswerte stehen 0,1A, 0,3A, 0,6A, 0,9A, 1,5A, 1,9A, 3,0A und 3,2A zur Wahl. Der Multiplikator xA wird mit dem mittleren rastenden Drehschalter xA eingestellt und liegt zwischen 1 und 10. Somit lassen sich Ströme ab 0,1A (Strombasis 0,1A und Multiplikator 1) einstellen. Die Rückfallverzögerung RV kann mit dem oberen rastenden Drehschalter RV zwischen 0 und 120 Sekunden eingestellt werden. Die Hysterese ist mit ca. 25% fest vorgegeben. Schaltzustandsanzeige mit LED. Der Messeingang M1-M2 ist gegenüber der Stromversorgung L-N und dem Arbeitskontakt 1(L)-2/3 ­galvanisch getrennt. Größere Referenzwerte als 32A können über einen externen Messwandler angepasst werden.

Art.-Nr. 22001130
EAN 4010312205426

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

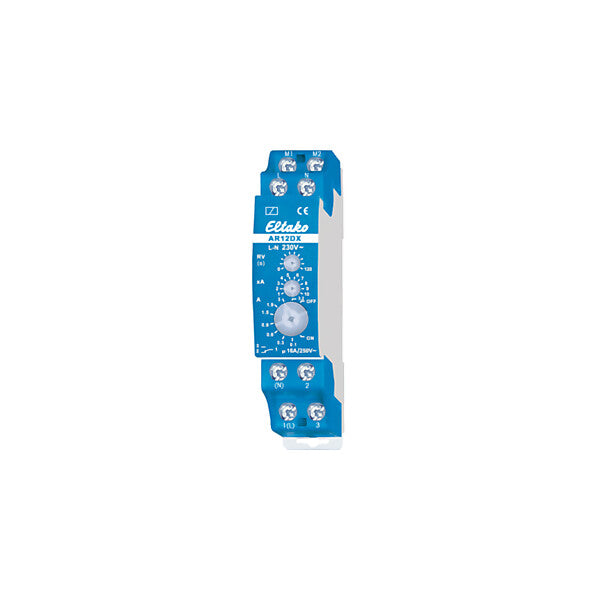

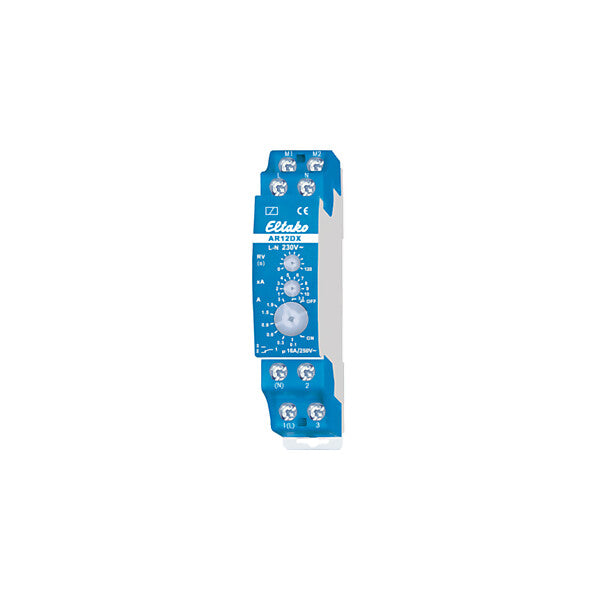

• Produktbild

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
