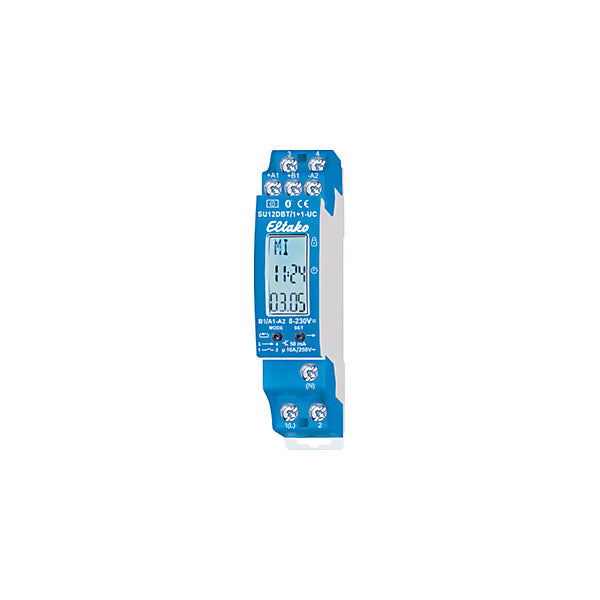

Eltako Schaltuhr 2-Kanal-Bluetooth SU12DBT/1+1-UC

Merkmal	Wert
Montageart	DIN-Schiene
Anzahl der Kanäle	2
Versorgungsspannung	12..230 V
Spannungsart der Versorgungsspannung	AC/DC
Frequenz der Versorgungsspannung	50 Hz
Gangreserve in Stunden	480
Ganggenauigkeit pro Tag	0,5 s
Textführung im Display	ja
Externe Programmierung	ja
Externe Programmierung via	über Bluetooth mit der ELTAKO Connect-App
60 min Programm	nein
24 h Programm	ja
Wochenprogramm	ja
Jahresprogramm	nein
Ferienprogramm	nein
Impulsprogramm	nein
Zyklusprogramm	nein
Astroprogramm	ja
Zufallsprogramm	ja
Betriebsstundenzähler	nein
Netzsynchron	nein
Quarzgesteuert	ja
Funkgesteuert	nein
Funkgesteuert (DCF77)	nein
GPS	nein
Kontaktausführung	Schließer (NO)
Anzahl der Kontakte	2
Ausgangssignal	sonstige
Kürzeste Schaltzeit Kanal 1	60 s
Kürzeste Schaltzeit Kanal 2	60 s
Anzahl der Speicherplätze	60
Automatische Sommer-/Winterzeitumstellung	ja
Geeignet für Handbedienung	ja
Externer Tastereingang	ja
Schaltungsvorwahl	nein
Nennschaltstrom bei 250 V AC	16 A
Max. Schaltleistung LED	200 W
Potentialfreier Schaltkontakt	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	1
Breite	18 mm
Höhe	82 mm
Tiefe	58 mm

2-Kanal-Schaltuhr mit Display, Bluetooth und ELTAKO Connect-App. Kanal 1 mit 1 Schließer potenzialfrei 16A/250VAC und DX. Kanal 2 mit 1 OptoMOS-Halbleiterausgang potenzialfrei 50mA/12..230VUC z. B. zur Ansteuerung eines elektronischen Relais (ER) oder Stromstoß-Gruppenschalters (EGS). Mit Displaybeleuchtung und Astro-Funktion. Stand-by-Verlust nur 0,1-0,3 Watt. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 12..230V UC. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) kann der normalerweise potenzialfreie Kontakt 1 beim Schalten von 230V/50Hz-Wechselspannung trotzdem im Nulldurchgang schalten und damit den ­Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit-/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage. Jeder Speicherplatz kann entweder mit der Astro-Funktion (automatisches Schalten nach Sonnenaufgang bzw. -untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (Auslieferzustand 2 Sekunden) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann bis zu ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden ein­gegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Die Einstellung der Schaltuhr erfolgt entweder über Bluetooth mit der App oder mit den Tasten MODE und SET. Eine Tastensperre ist möglich. Durch das 1. Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein. 20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normal­anzeige zurück und die Displaybeleuchtung wird ausgeschaltet. Schaltuhr mit der App verbinden: SET drücken, im Display erscheint BLE (Bluetooth) und die ID der Schaltuhr. Nun kann die Verbindung mit der App hergestellt werden (Auslieferzustand PIN 123123). QR-Code auf der Bedienungsanleitung scannen, die App führt durch den Anlernvorgang. Nachdem die Verbindung zur App hergestellt wurde, erscheint BLE+ im Display. Die Tasten MODE und SET sind nun gesperrt. Nach 20 Minuten ohne Interaktion mit der Schaltuhr wird die Verbindung automatisch getrennt. PIN ändern: Der PIN für die Bluetooth-Verbindung kann in der App, unter dem Eintrag Geräte-PIN, ­geändert werden. Bluetooth-Reset (evtl. geänderten PIN löschen): Die Verbindung zur App muss getrennt sein. MODE und SET gleichzeitig 2 Sekunden drücken, RES blinkt im Display. Nun SET 2 Sekunden drücken, es erscheint bLE im Display. Wird mit SET bestätigt, wird der BLE-Reset ausgeführt, der PIN gelöscht und der Auslieferzustand hergestellt. Schaltuhr mit den Tasten MODE und SET einstellen: Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache ­gewählt und mit MODE bestätigt werden. D = deutsch, GB = englisch, F = französisch, IT = italienisch und ES = spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat. Schnelllauf: Bei den nachfolgenden Ein­stellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger drücken ändert die Richtung. Uhrzeit einstellen: MODE drücken und danach bei PRG mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren. Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt der Wochentag. Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Weitere Einstellungen wie Standort für Astro-Funktion, Handschaltung EIN oder AUS, Sommer-/Winterzeit-Umstellung, Zentralsteuerung EIN oder AUS, Zufallsmodus, Tastensperre und Eingabe der Schaltuhrprogramme gemäß Bedienungsanleitung.

Art.-Nr. 23200902
EAN 4010312603277

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
