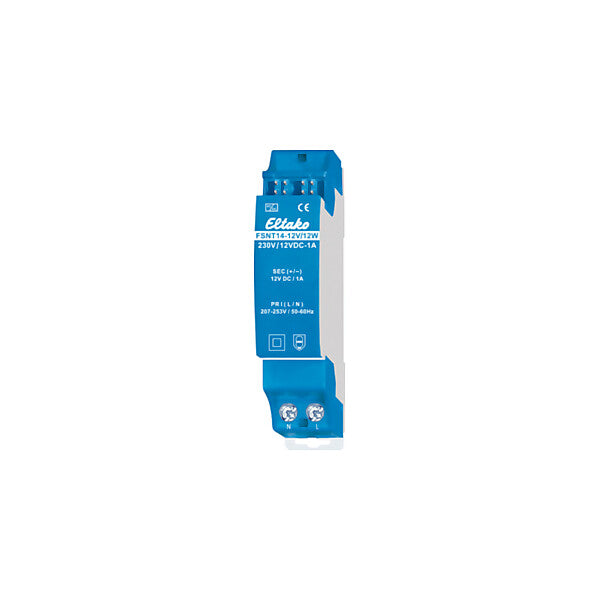

Eltako Schaltnetzteil 12V/12W FSNT14-12V/12W

Gleichstromversorgung

Art.-Nr.
V-E4-0259037
EAN
4010312315095
Hersteller-Art.-Nr.
30014062
Hersteller
Eltako
Herstellerprogramm
Smarte Aktoren+Sensoren+Controller
Zolltarifnummer
85389099

50,46 € UVP*

28,94 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

22 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Spannungsart der Versorgungsspannung	AC
1. Ausgangsspannung	12 V
Max. Ausgangsstrom 1	1 A
Ausgangsspannung einstellbar	nein
Nennwert Ausgangsspannung 1	12 V
Kurzschlussfest	ja
Bemessungsversorgungsspannung AC 50 Hz	230 V
Ausgangsspannung geregelt	ja
Leistungsabgabe	12 W
Stabilisiert	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Geeignet für Tragschienenmontage	ja
Geeignet für Wandmontage	nein
Geeignet für Reiheneinbau	ja
Breite in Teilungseinheiten	1
Einbaubreite	18 mm
Breite	18 mm
Höhe	58 mm
Tiefe	58 mm
Schutzart (IP)	IP20

Beschreibung

Schaltnetzteil Nennleistung 12W. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 8W, sind weitere Schaltnetzteile FSNT14-12V/12W erforderlich. Diese versorgen jeweils eine Gruppe von Aktoren, welche mit einer Trennbrücke auf dem FSNT14 getrennt werden. Im Lieferumfang enthalten sind 1 Trennbrücke TB14 1 TE, 1 Steckbrücke 1,5 TE und ein Distanzstück DS14. Bei einer Belastung größer 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und Dimmern ist 1/2 Teilungseinheit Lüftungsabstand mit dem Distanzstück DS14 erforderlich. Dieses und eine lange Steckbrücke liegen daher bei. Eingangsspannung 230V (-10% bis +10%). Wirkungsgrad 87%. Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion). Dieses Schaltnetzteil kann auch zur Herstellung einer Redundanz verwendet werden. Dazu darf jeweils nur 1 FSNT14 parallel zu den integrierten Stromversorgungen in den FAM14 und FTS14KS angeschlossen und mit einer normalen Steckbrücke verbunden werden. Das FSNT14 sollte dabei zur optimalen Lastaufteilung möglichst neben den letzten Aktor im Bus gesetzt werden.

Hersteller-Informationen

Art.-Nr. 30014062
EAN 4010312315095

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Dokumente

Produktbild

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
