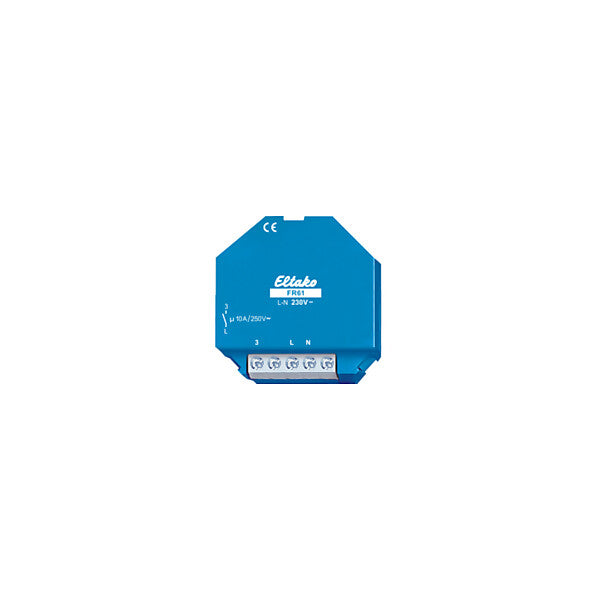

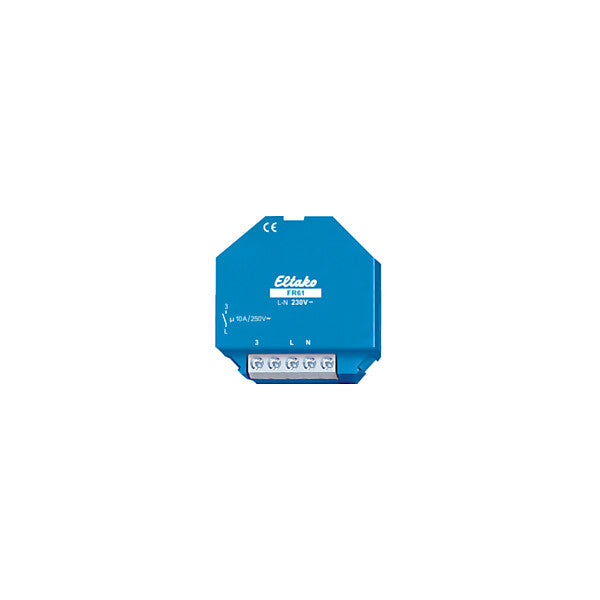

Eltako Feldfreischalter 1S,10A,selbstlernend FR61-230V

Merkmal	Wert
Bemessungsspannung	250 V
Bemessungsstrom	10 A
Bemessungsfrequenz	50 Hz
Max. Glühlampenlast	1000 W
Max. Leuchtstofflampenlast	1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	500 VA
Max. Schaltstrom (cos phi	0,6)
Einschaltschwelle Strom	20 mA
Überwachungsspannung	DC
Montageart	sonstige
Einbautiefe	26 mm
Schutzart (IP)	IP20

1 Schließer nicht potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,8 Watt. Für Einbaumontage. Einbaugerät 45mm lang, 45mm breit, 26mm tief. Versorgungs- und Schaltspannung 230V. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Der Feldfreischalter FR61-230V unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenz­wert muss nicht manuell eingestellt werden, sondern wird vom FR61 erlernt. Verbraucher mit mehr als 200 mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine Gleichspannung 230V DC mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig. Sie führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter zu. Beim ersten Einschalten der Außenleiter und nach einem Stromausfall lernt der FR61 automatisch neu: Zuerst wird ein Einschaltstrom von 30 mA vorgegeben. Ist dann ein Klein­verbraucher länger als 24 Stunden eingeschaltet, die Gesamtstromaufnahme des über­wachten Stromkreises kleiner als 200 mA und wurde zwischendurch das Licht ein- und ausgeschaltet, wird dieser Kleinverbraucher eingelernt und der Leiter abgeschaltet. Durch kurzes Ausschalten des zuständigen Leitungsschutzschalters kann diese Lernphase nach dem Anschluss eines neuen Kleinverbrauchers auch sofort eingeleitet werden.

Art.-Nr. 61100530
EAN 4010312203477

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
