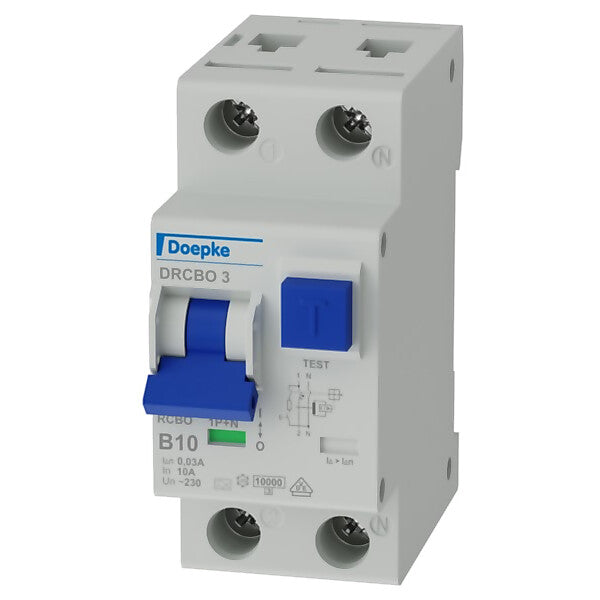

Doepke FI/LS-Kombination/RCBO DRCBO3 B10/0,03/1N-A

Kombination FI-Schalter/Leitungsschutzschalter

Art.-Nr.
V-E4-0215607
EAN
4014712220584
Hersteller-Art.-Nr.
09932102
Hersteller
Doepke
Zolltarifnummer
85362010

211,23 € UVP*

50,80 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

20 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	10 A
Bemessungsfehlerstrom	0,03 A
Montageart	DIN-Schiene
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	1,2 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0,25 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25..40 °C
Breite in Teilungseinheiten	2
Einbautiefe	68 mm
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²

Beschreibung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der 1+N-poligen Baureihe DRCBO 3 liegt bei 10 kA. Schalter des Fehlerstromtyps A sind puls- und wechselstromsensitiv. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.

Hersteller-Informationen

Art.-Nr. 09932102
EAN 4014712220584

Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE-26506 Norden
www.doepke.de
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
