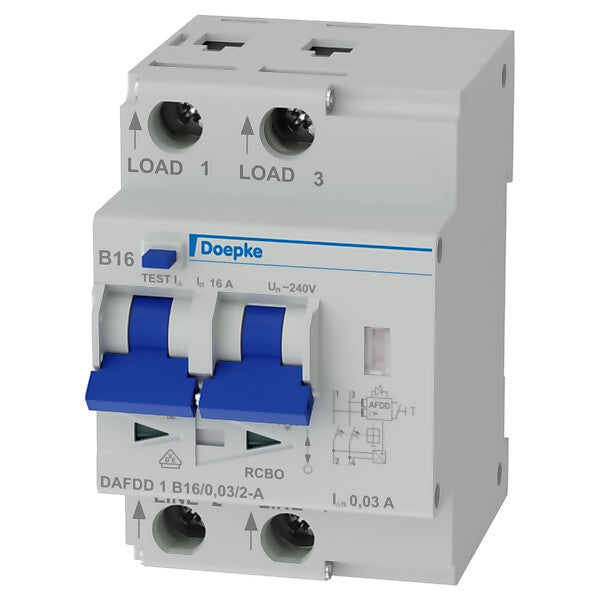

Doepke FI-/LS-Kombination als Brandschutzsch. DAFDD 1 B16/0,03/2-A

Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung

Art.-Nr.
V-E4-0211685
EAN
4014712235809
Hersteller-Art.-Nr.
09961302
Hersteller
Doepke
Zolltarifnummer
85363010

263,59 € UVP*

193,55 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

7 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	250 V
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,03 A
Montageart	DIN-Schiene
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	6 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0,25 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	nein
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25..40 °C
Breite in Teilungseinheiten	3
Einbautiefe	70 mm
Fehlauslöseschutz	nein
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung	16 A
Bemessungsspannung Zusatzeinrichtung	240 V
Steuerspannungsart Zusatzeinrichtung	AC
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²

Beschreibung

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.

Hersteller-Informationen

Art.-Nr. 09961302
EAN 4014712235809

Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE-26506 Norden
www.doepke.de
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
