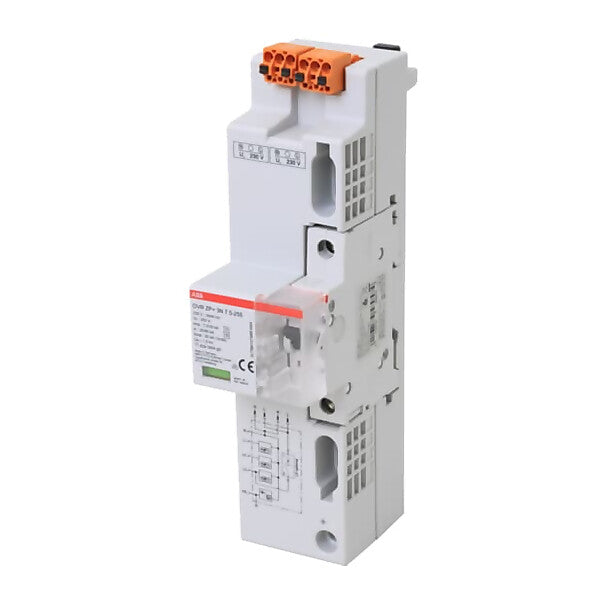

ABB TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA OVR ZP+3N7.5-255MCB6
730,96 €
UVP*
256,02 €
256,02 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 7,5 kA |
| Max. Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel L-PE | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | -1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | -1 A |
| Montageart | Sammelschiene |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 50 mm² |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | nein |
| Spannungsschaltende Funkenstreckentechnologie | nein |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP20 |
Beschreibung
Kombi-Ableiter Typ 1+2+3 mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit überstromgeschütztem Spannungsabgriff (L und N) mittels 25kA B6A Sicherungsautomat für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100.
Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.
Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.
Hersteller-Informationen
Art.-Nr. 2CTB815799R2800
EAN 3660308528094
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
