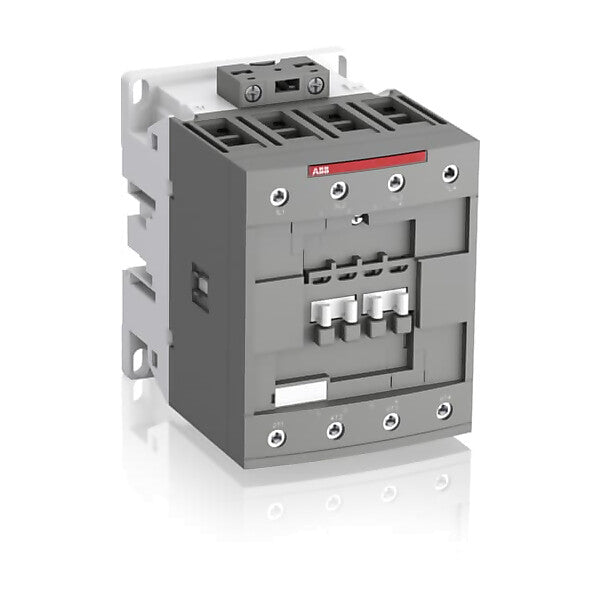

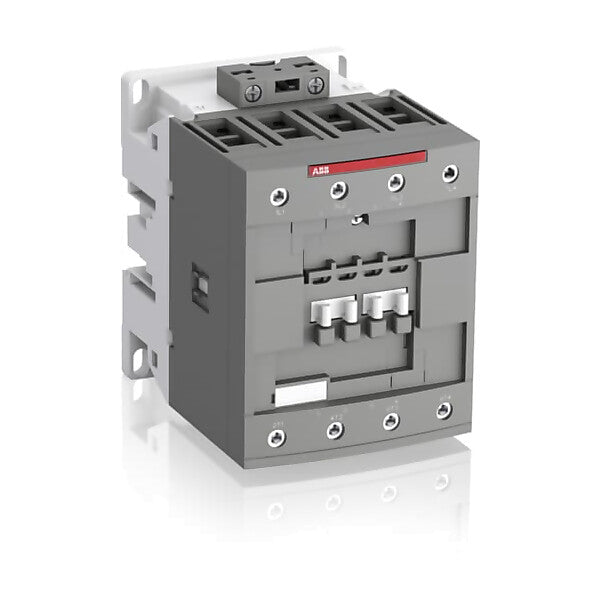

ABB Schütz 24-60VAC / 20-60VDC AF80-40-00-11

Leistungsschütz zum Schalten von Wechselstrom

Art.-Nr.
V-E4-6715222
EAN
3471523133716
Hersteller-Art.-Nr.
1SBL397201R1100
Hersteller
ABB
Herstellerprogramm
AF80
Zolltarifnummer
85365080

855,94 € UVP*

409,05 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

19 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bemessungssteuerspeisespannung AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung AC 60 Hz	24..60 V
Bemessungssteuerspeisespannung DC	20..60 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Betriebsspannung AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	125,5 mm
Tiefe	116 mm

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
