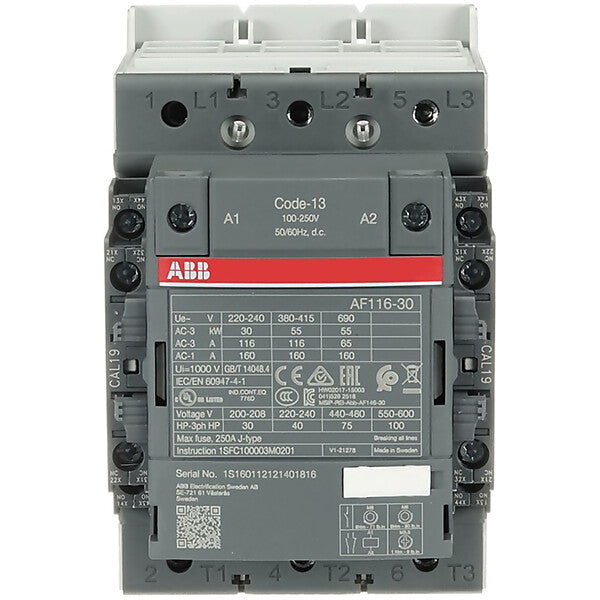

ABB Schütz 100-250V AC/DC AF116-30-22-13

Leistungsschütz zum Schalten von Wechselstrom

Art.-Nr.
V-E4-8151354
EAN
7320500476307
Hersteller-Art.-Nr.
1SFL427001R1322
Hersteller
ABB
Herstellerprogramm
AF116
Zolltarifnummer
85365080

884,22 € UVP*

422,56 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

2 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bemessungssteuerspeisespannung AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung DC	100..250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	116 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsleistung NEMA	29,828 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	150 mm
Tiefe	126 mm

Beschreibung

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Hersteller-Informationen

Art.-Nr. 1SFL427001R1322
EAN 7320500476307

ABB
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
