Verteilungen, Sicherungsmaterial > Si-Automaten, SHL,FI und sonst. Einbaugeräte

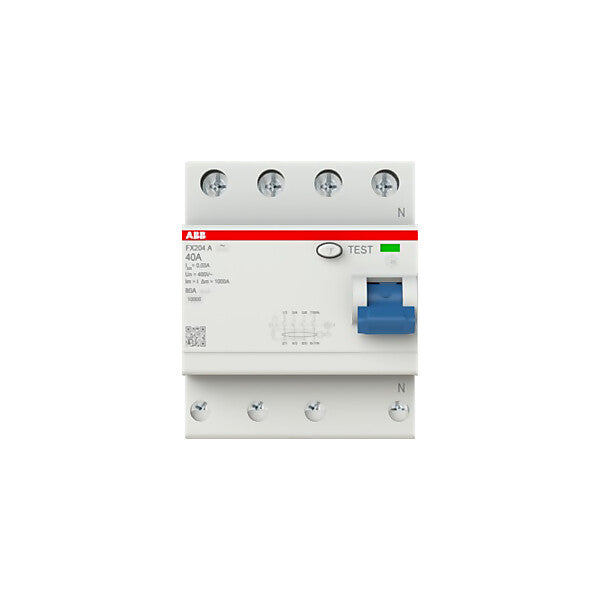

ABB FI-Schalter Typ A,40A,30mA FX204 A-40/0.03
Verpackungseinheit: 1 Stk.
415 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 9,6 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | A |
| Selektiver-Typ | nein |
| Kurzzeitverzögerter Typ | nein |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 0,25 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | nein |
| Schutzart (IP) | IP40 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Verschmutzungsgrad | 2 |
| RAL-Nummer (ähnlich) | 7035 |
| Gerätebreite | 70 mm |
| Explosionsgeschützt | nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 69 mm |
Beschreibung
Die Fehlerstrom-Schutzschalter der Baureihe FX200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30).
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, eingangsseitige Schraubklemme können Leiter von bis zu 25 mm² angeschlossen werden. Abgangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für eine eventuelle Weiterverdrahtung können Leiterquerschnitte von bis zu 10 mm² direkt am Gerät an die untere, zusätzliche Schraubanschlussklemme in Schutzklasse IP20 angeschlossen werden.
Zahlreiche Zulassungen machen den FX200 fit für den Einsatz in Haushalts- und Gewerbeanwendungen.
Hersteller-Informationen
Art.-Nr. 2CSF204165R1400
EAN 8012542417255
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
